SAE焊接法兰一体式

Name: SAE焊接法兰 一体式
Brand: 安扣液压件
Price: 35.00 CNY

型号: 12TDH3-O

¥35.00 库存:

SAE焊接法兰一体式产品明细

当前选择：12TDH3-O

压力等级：3000PSI

SAE法兰夹系列产品采用高强度材料制造，适用于各种液压系统。

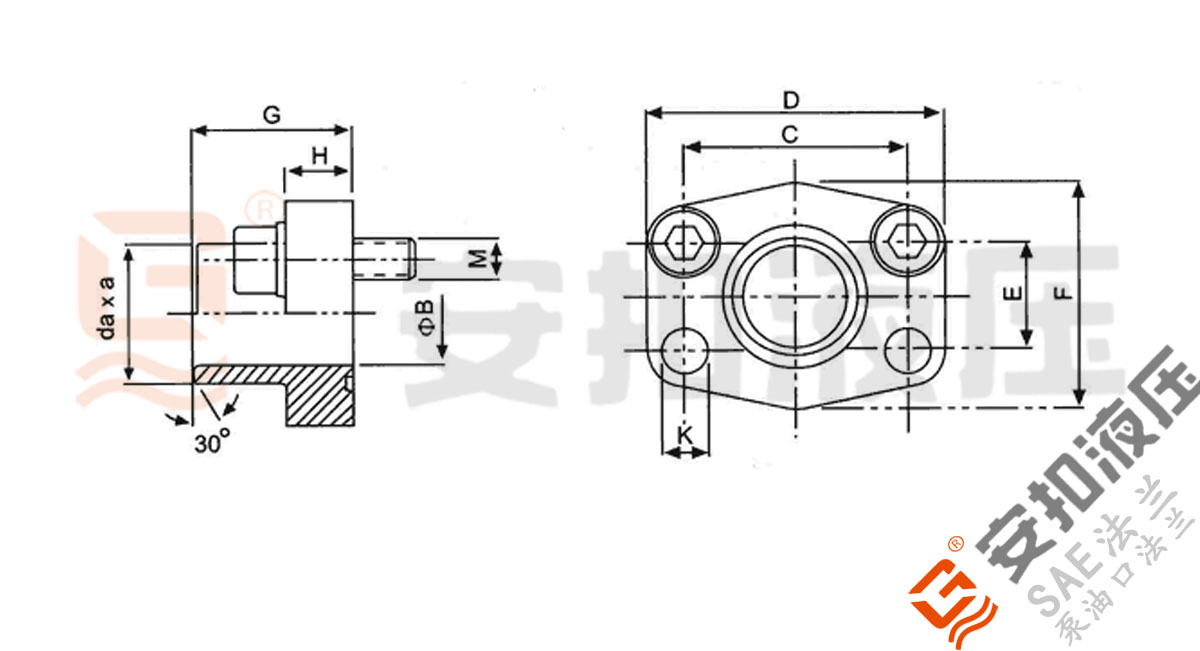

SAE焊接法兰一体式产品图纸

暂无型号说明

	Carbon steel 碳钢	Stainless steel 不锈钢
Flange only 只有法兰 Flange only 只有法兰

SAE焊接法兰一体式 - 3000PSI

Normal Size inch	编号 Type	尺寸 Measurement								配用附件 Accessories		单重 kg	最大工作压力 Kg/cm²
		C	D	E	F	G	H	K	da×s	螺栓 Bolt	O形圈 Oring
3/4"	12TDH3-O	47.63	65	22.26	50.00	36.00	18.00	11.00	25×3、26.9×3.6、28×3.2、28×4.5	M10x35	18.66ⅹ3.53	0.39	345
1"	16TDH3-O	52.37	70	26.16	55.00	38.00	18.00	11.00	30×4、33.7×3.6、34×4.5、35×4	M10x35	18.66ⅹ3.53	0.46	345
1-1/4"	20TDH3-O	58.72	79	30.18	68.00	41.00	21.00	11.50	33.7×4、38×4、42.4×3.6、42.8×5.4	M10x40	18.66ⅹ3.53	0.66	276
1-1/2"	24TDH3-O	69.85	93	35.72	78.00	45.00	25.00	13.50	38×4、42.4×4、48.3×4、50×6	M12x45	18.66ⅹ3.53	1.05	207
2"	32TDH3-O	77.77	102	42.88	90.00	45.00	25.00	13.50	60.3×4、61×5.5	M12x45	18.66ⅹ3.53	1.09	207
2-1/2"	40TDH3-O	88.90	114	50.80	105.00	50.00	25.00	13.50	74×4、76.1×4、76.1×5.5、77×7	M12x45	18.66ⅹ3.53	1.40	172
3"	48TDH3-O	106.38	135	61.92	124.00	50.00	27.00	17.00	76.1×4、76.1×7.1、89×4、92×9.5	M16x50	18.66ⅹ3.53	2.15	138
3-1/2"	56TDH3-O	120.65	152	69.84	136.00	48.00	27.00	17.00	89×4、103×7.1、108×10	M16x50	18.66ⅹ3.53	2.40	35
4"	64TDH3-O	130.18	162	77.76	146.00	48.00	27.00	17.00	88.9×3.6、114.3×4、115.5×8.25	M16x50	18.66ⅹ3.53	2.85	35
5"	80TDH3-O	152.40	184	92.08	180.00	50.00	28.00	17.00	140×4.5、140×6.5、140×10	M16x55	18.66ⅹ3.53	4.00	35
1/2"	8TDH3-O	38.10	54	17.50	46.00	36.00	16.00	9.00	16×2.5、20×2.5、21.6×4.3、22×4	M8x30	18.66ⅹ3.53	0.28	345

SAE焊接法兰一体式 - 6000PSI

Normal Size inch	编号 Type	尺寸 Measurement								配用附件 Accessories		单重 kg	最大工作压力 Kg/cm²
		C	D	E	F	G	H	K	da×s	M	O形圈
3/4"	12TDH6-O	50.80	71	23.80	55.00	36.00	21.00	11.00	20×3、25×4、26.9×3.6、28×4.5	M10x35	18.66ⅹ3.53	0.65	400
1"	16TDH6-O	57.15	81	27.78	65.00	42.00	25.00	13.00	25×4、30×5、33.7×7.1、34×4.5	M12x45	18.66ⅹ3.53	1.05	400
1-1/4"	20TDH6-O	66.68	95	31.76	78.00	45.00	27.00	15.00	30×5、38×6、42.4×8.8、42.8×5.5	M14x50	18.66ⅹ3.53	1.53	400
1-1/2"	24TDH6-O	79.38	112	36.52	94.00	50.00	30.00	17.00	48.3×8.8、48.6×5.5、60.3×10	M16x55	18.66ⅹ3.53	1.90	400
2"	32TDH6-O	96.82	134	44.46	114.00	65.00	37.00	21.00	60.3×10、61×9、61×5.5、76.1×12.5	M20x70	18.66ⅹ3.53	3.45	400
1/2"	8TDH6-O	40.49	54	18.24	46.00	36.00	16.00	9.00	16×2.5、20×3、21.6×4.3	M8x30	18.66ⅹ3.53	0.35	400

17 条结果
