SAE焊接法兰组件产品详情
SAE焊接法兰系列产品采用优质钢材锻造而成，经过精密加工和热处理。
SAE焊接法兰组件规格尺寸对照表

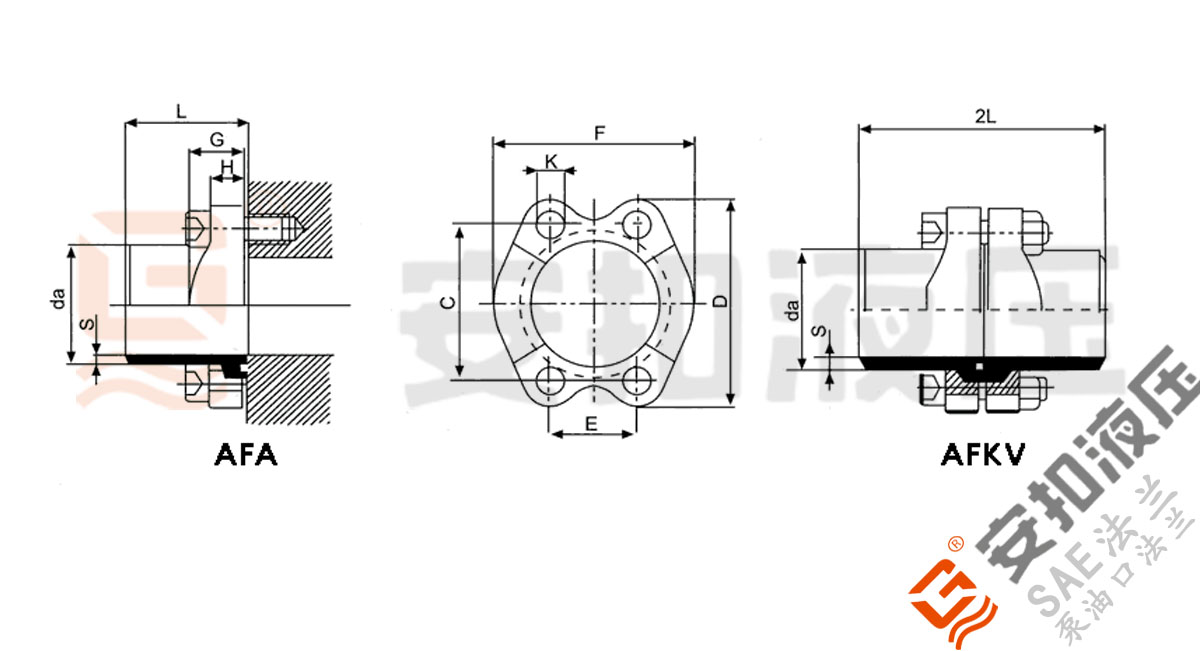

SAE焊接法兰组件产品图纸
AFA12-3 型号说明：
AFA8-3-16*3 型号说明：AFA：产品类型
8：指产品大小，8/16=0.5（1/2”）
3：指3000PSI
16*3：焊接外径和壁厚
Ordering code: 订货说明
| Carbon steel 碳钢 | Stainless steel 不锈钢 | |
|---|---|---|
|
AFA系列包括2个半片法兰；1个有槽焊管...
查看完整
AFKV系列包括二个法兰（2个半片，1个... |
AFA8-3-16*3
|
AFA8-3-16*3-C/X法兰45钢...
查看完整
AFA8-3-16*3-X法兰和焊管30... |
SAE焊接法兰组件 - 3000PSI
| Normal Size inch |
编号 Type |
尺寸 Measurement | 配用 附件 Accessories |
单重 kg |
最大工作 压力 Kg/cm² |
|||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| C | D | E | F | K | L | da×s | 螺栓 Bolt | O形圈 Oring | ||||
| 3/4" | AFA12-3 | 47.63 | 65 | 22.23 | 52.00 | 10.50 | 35.00 |
20×3、22×3、25×3、28×3 26.9×3.6、30×5 |
M10x30 | 25.00ⅹ3.53 | 0.44 | 345 |
| 1" | AFA16-3 | 52.37 | 70 | 26.19 | 59.00 | 10.50 | 40.00 |
25×3、28×3、30×4、33.7×4 35×5、38×5 |
M10x30 | 32.92ⅹ3.53 | 0.56 | 315 |
| 1-1/4" | AFA20-3 | 58.72 | 79 | 30.18 | 73.00 | 10.50 | 45.00 |
30×4、34×5、38×4、38×6 42.4×4、43×6 |
M10x30 | 37.70ⅹ3.53 | 0.72 | 250 |
| 1-1/2" | AFA24-3 | 69.85 | 94 | 35.72 | 83.00 | 13.50 | 50.00 |
38×4、42.4×4、48.3×3.6、48.3×5 50×6 |
M12x35 | 47.22ⅹ3.53 | 0.92 | 200 |
| 2" | AFA32-3 | 77.77 | 102 | 42.88 | 97.00 | 13.50 | 60.00 |
42.4×4、48.3×5、50×6、57×3.5 60.3×4、60.3×5.6、60.3×8、62×7.5 |
M12x35 | 56.75ⅹ3.53 | 1.30 | 200 |
| 1/2" | AFA8-3 | 38.10 | 54 | 17.48 | 46.00 | 8.50 | 30.00 |
16×3、18×3、20×3、21.3×3.6 22×3、22×5 |
M8x25 | 18.66ⅹ3.53 | 0.28 | 345 |
| 3/4" | AFKV12-3 | 47.63 | 65 | 22.23 | 52.00 | 10.50 | 35.00 |
20×3、22×3、25×3、28×3 26.9×3.6、30×5 |
M10x45 | 25.00ⅹ3.53 | 0.85 | 345 |
| 1" | AFKV16-3 | 52.37 | 70 | 26.19 | 59.00 | 10.50 | 40.00 |
25×3、28×3、30×4、33.7×4 35×5、38×5 |
M10x50 | 32.92ⅹ3.53 | 1.10 | 315 |
| 1-1/4" | AFKV20-3 | 58.72 | 79 | 30.18 | 73.00 | 10.50 | 45.00 |
30×4、34×5、38×4、38×6 42.4×4、43×6 |
M10x45 | 37.70ⅹ3.53 | 1.40 | 250 |
| 1-1/2" | AFKV24-3 | 69.85 | 94 | 35.72 | 83.00 | 13.50 | 50.00 |
38×4、42.4×4、48.3×3.6、48.3×5 50×6 |
M12x55 | 47.22ⅹ3.53 | 1.80 | 200 |
| 2" | AFKV32-3 | 77.77 | 102 | 42.88 | 97.00 | 13.50 | 60.00 |
42.4×4、48.3×5、50×6、57×3.5 60.3×4、60.3×5.6、60.3×8、62×7.5 |
M12x55 | 56.75ⅹ3.53 | 2.50 | 200 |
| 1/2" | AFKV8-3 | 38.10 | 54 | 17.48 | 46.00 | 8.50 | 30.00 |
16×3、18×3、20×3、21.3×3.6 22×3、22×5 |
M8x40 | 18.66ⅹ3.53 | 0.52 | 345 |
SAE焊接法兰组件 - 6000PSI
| Normal Size inch |
编号 Type |
尺寸 Measurement | 配用 附件 Accessories |
单重 kg |
最大工作 压力 Kg/cm² |
|||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| C | D | E | F | K | L | da×s | M | O形圈 | ||||
| 3/4" | AFA12-6 | 50.80 | 71 | 23.80 | 60.00 | 10.50 | 45.00 |
20×3、22×4、25×4、26.9×5.6 28×5、35×6.5 |
M10x35 | 25.00ⅹ3.53 | 0.68 | 400 |
| 1" | AFA16-6 | 57.15 | 81 | 27.76 | 70.00 | 12.60 | 50.00 |
25×4、30×5、33.7×7.1、35×5 38×5 |
M12x45 | 32.92ⅹ3.53 | 1.06 | 400 |
| 1-1/4" | AFA20-6 | 66.68 | 95 | 31.75 | 78.00 | 13.30 | 55.00 |
30×5、38×6、42.4×6、42.4×8 44×7.5 |
M14x50 | 37.70ⅹ3.53 | 1.58 | 400 |
| 1-1/2" | AFA24-6 | 79.38 | 113 | 36.50 | 95.00 | 17.00 | 60.00 |
38×6、48.3×6、48.3×8、48.3×8.8 50×6、51×8 |
M16x55 | 47.22ⅹ3.53 | 2.50 | 400 |
| 2" | AFA32-6 | 96.82 | 133 | 44.45 | 114.00 | 21.00 | 70.00 |
48.3×6、57×6、60.3×6.3、60.3×8 60.3×10、61×9、63×10、65×11 |
M20x70 | 56.75ⅹ3.53 | 4.30 | 400 |
| 2-1/2" | AFA40-6 | 123.83 | 180 | 58.73 | 152.00 | 25.00 | 80.00 | 76.1×12.5、89×11、89×14.2 | M24x80 | 69.45ⅹ3.53 | 8.50 | 400 |
| 3" | AFA48-6 | 152.40 | 215 | 71.43 | 198.00 | 31.50 | 100.00 |
89×14.2、114.3×14.2、108×12.5、114.3×20 114.3×17.5 |
M30x90 | 85.32ⅹ3.53 | 16.80 | 400 |
| 1/2" | AFA8-6 | 40.49 | 56 | 18.24 | 48.00 | 8.50 | 40.00 | 16×3、18×4、20×3、22×4.5 | M8x30 | 18.66ⅹ3.53 | 0.35 | 400 |
| 3/4" | AFKV12-6 | 50.80 | 71 | 23.80 | 60.00 | 10.50 | 45.00 |
20×3、22×4、25×4、26.9×5.6 28×5、35×6.5 |
M10x55 | 25.00ⅹ3.53 | 1.30 | 400 |
| 1" | AFKV16-6 | 57.15 | 81 | 27.76 | 70.00 | 12.60 | 50.00 |
25×4、30×5、33.7×7.1、35×5 38×5 |
M12x65 | 32.92ⅹ3.53 | 2.00 | 400 |
| 1-1/4" | AFKV20-6 | 66.68 | 95 | 31.75 | 78.00 | 13.30 | 55.00 |
30×5、38×6、42.4×6、42.4×8 44×7.5 |
M14x75 | 37.70ⅹ3.53 | 3.00 | 400 |
| 1-1/2" | AFKV24-6 | 79.38 | 113 | 36.50 | 95.00 | 17.00 | 60.00 |
38×6、48.3×6、48.3×8、48.3×8.8 50×6、51×8 |
M16x85 | 47.22ⅹ3.53 | 4.80 | 400 |
| 2" | AFKV32-6 | 96.82 | 133 | 44.45 | 114.00 | 21.00 | 70.00 |
48.3×6、57×6、60.3×6.3、60.3×8 60.3×10、61×9、63×10、65×11 |
M20x100 | 56.75ⅹ3.53 | 8.20 | 400 |
| 2-1/2" | AFKV40-6 | 123.83 | 180 | 58.73 | 152.00 | 25.00 | 80.00 | 76.1×12.5、89×11、89×14.2 | M24x130 | 69.45ⅹ3.53 | 16.50 | 400 |
| 3" | AFKV48-6 | 152.40 | 215 | 71.43 | 198.00 | 31.50 | 100.00 |
89×14.2、114.3×14.2、108×12.5、114.3×20 114.3×17.5 |
M30x150 | 98.02ⅹ3.53 | 32.80 | 400 |
| 1/2" | AFKV8-6 | 40.49 | 56 | 18.24 | 48.00 | 8.50 | 40.00 | 16×3、18×4、20×3、22×4.5 | M8x45 | 18.66ⅹ3.53 | 0.67 | 400 |
