首页 / 全部产品 / SAE测压法兰侧孔

产品图片

SAE测压法兰侧孔

型号: 12PCY3

¥42.00 库存:

SAE测压法兰侧孔产品明细

当前选择：12PCY3

压力等级：3000PSI

SAE测压法兰侧孔产品详情

暂无详细描述

SAE测压法兰侧孔规格尺寸对照表

SAE测压法兰侧孔产品图纸

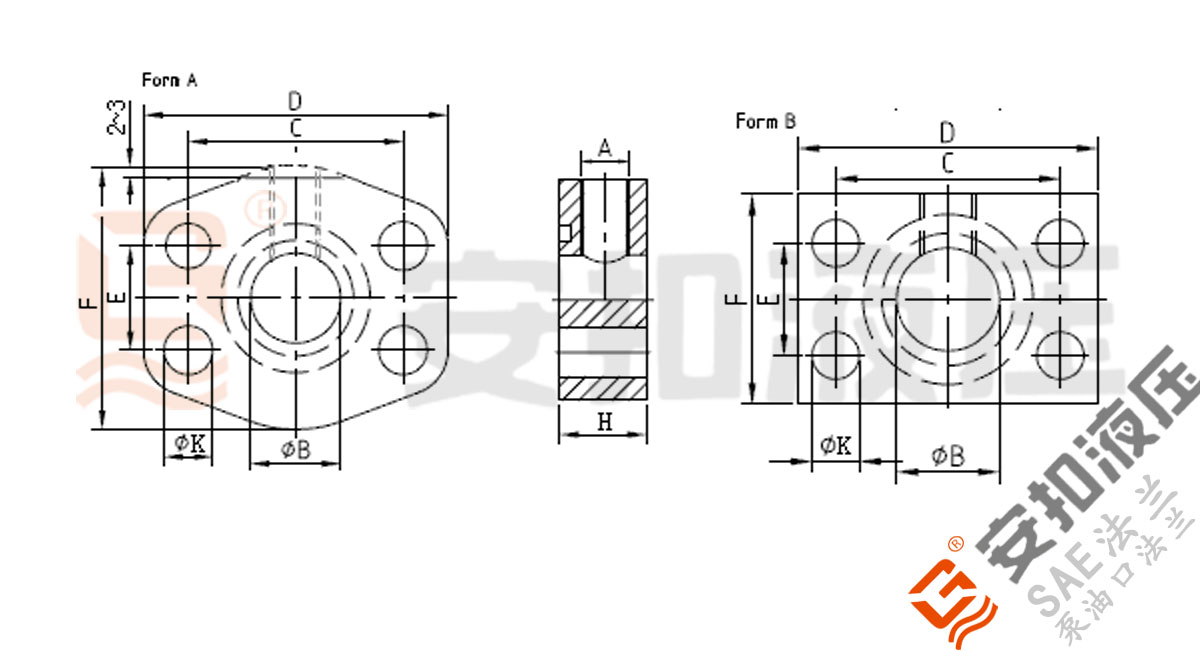

SAE测压法兰侧孔技术规格尺寸图

12PCY3 型号说明：

暂无型号说明

Ordering code: 订货说明

	Carbon steel 碳钢	Stainless steel 不锈钢
Flange only 只有法兰 Flange only 只有法兰

SAE测压法兰侧孔 - 3000PSI

Normal Size inch	编号 Type	尺寸 Measurement							单重 kg	最大工作压力 Kg/cm²
		B	C	D	E	F	H	K
3/4"	12PCY3	19.00	47.63	65	22.23	50.00	24.00	11.00	0.37	350
1"	16PCY3	25.00	52.37	71	26.19	60.00	24.00	11.00	0.47	315
1-1/4"	20PCY3	32.00	58.72	79	30.18	68.00	24.00	12.50	0.57	250
1-1/2"	24PCY3	38.00	69.85	93	35.71	78.00	24.00	13.50	0.80	200
2"	32PCY3	51.00	77.77	102	42.88	90.00	24.00	13.50	0.94	200
2-1/2"	40PCY3	63.00	88.90	114	50.80	105.00	25.00	13.50	1.22	160
3"	48PCY3	73.00	106.38	134	61.93	124.00	23.00	17.50	1.57	138
1/2"	8PCY3	13.00	38.10	56	17.48	46.00	24.00	9.00	0.32	350

SAE测压法兰侧孔 - 6000PSI

Normal Size inch	编号 Type	尺寸 Measurement							单重 kg	最大工作压力 Kg/cm²
		B	C	D	E	F	H	K
3/4"	12PCY6	19.00	50.80	71	23.80	60.00	24.00	11.00	0.50	400
1"	16PCY6	25.00	57.15	81	27.76	70.00	24.00	13.50	0.66	400
1-1/4"	20PCY6	32.00	66.68	95	31.75	80.00	24.00	15.00	0.86	400
1-1/2"	24PCY6	38.00	79.38	112	36.50	94.00	24.00	17.00	1.25	400
2"	32PCY6	51.00	96.82	134	44.45	114.00	24.00	21.00	1.69	400
1/2"	8PCY6	13.00	40.49	56	18.24	46.00	24.00	9.00	0.32	400

SAE法兰型号对照表

14 条结果

规格尺寸	压力等级	型号	伊顿（EATON）	ANCHOR FLUID POWER Flanges	汉莎（HANSA-FLEX）	派克（Parker）	西德福（STAUFF）
12PCY3	3000PSI	12PCY3
16PCY3	3000PSI	16PCY3
20PCY3	3000PSI	20PCY3
24PCY3	3000PSI	24PCY3
32PCY3	3000PSI	32PCY3
40PCY3	3000PSI	40PCY3
48PCY3	3000PSI	48PCY3
8PCY3	3000PSI	8PCY3
12PCY6	6000PSI	12PCY6
16PCY6	6000PSI	16PCY6
20PCY6	6000PSI	20PCY6
24PCY6	6000PSI	24PCY6
32PCY6	6000PSI	32PCY6
8PCY6	6000PSI	8PCY6
